630A 24KV 一体式套管(TGJ-624）

630A 24KV 一体式套管(TGJ-224）

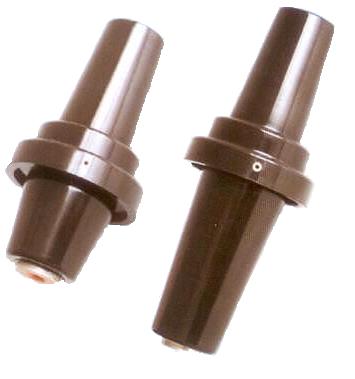

 630A 24KV 一体式套管(TGJ-624）：产品详细内容

u  概述

630A24kV一体式套管为绝缘、屏蔽、防水设计，符合EN50181-1997开关柜套管标准，适用与箱变、环网柜或其它设备的安排，为其提供630A标准套管接口，通常可接630A前插头。套管上的感应点可直接接地或连接带电指示器指示套管带电情况。

TGJ-224为630A 24KV 一体式套管（标准型），适用于变压器绝缘油或SF6绝缘介质

TGJ-224C为630A 24KV 一体式套管（加长型），适用于任何绝缘介质。

u  电气参数Electrical parameters：

额定电压：15/24kV；                        工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；                        雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

       额定电流：630A                                            热稳定电流：30kA /2 Sec
