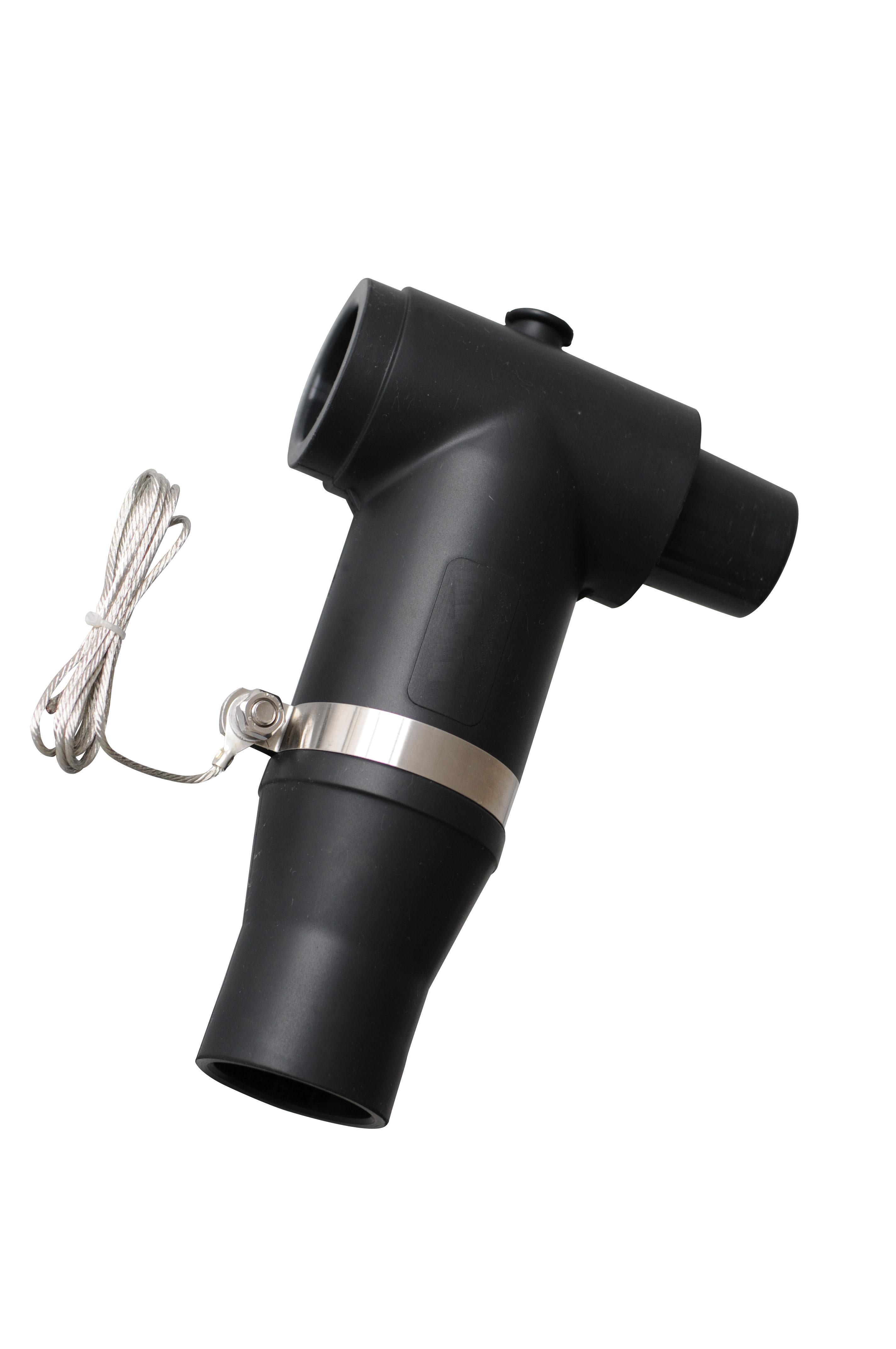

630A 24KV 后插电缆接头(GHJ-624）：产品详细内容

u  概述

后插电缆接头为通用型设计，可连接GQJ-615、GQJ-624型前插电缆接头，可应用于环网柜、电缆分支箱的主网系统或箱变的环网系统，作为进出线电缆连接，实现多路扩展。

    后插电缆接头额定电流630A，适用于35~400 mm²截面的XLPE电力电缆。

u  电气参数Electrical parameters：

额定电压：15/24kV；                        工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；                        雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

额定电流：630A                                            热稳定电流：30kA /2 Sec.

u  结构：

1、双头螺栓，2、内均压层，3、压接端子，4、绝缘层，5、外屏蔽层，6、应力锥

u  产品包装组件:

1，后插电缆接头本体；2，压接端子； 3，过度连接螺杆；4，双头螺栓；5，应力锥； 6，清洁巾；7，硅脂；8，安装说明书；9，合格证

u  订货信息
