250A 24KV 一体式套管接头(OYTG-224）

250A 24KV 一体式套管接头(OYTG-224）

u  概述

  本型号的一体式套管接头为绝缘、屏蔽、防水设计，符合EN50181标准，普遍应用于10KV/20KV配电油浸式变压器、地埋式变压器、环网柜或其他设备的安装，为其提供额定250A的标准套管接口。OYTG-224C加长型一体式套管接头，适用于空气和其他各种绝缘介质；OYTG-224为普通型一体式套管接头，适用于绝缘油或SF6等绝缘介质。

u  电气参数Electrical parameters：

额定电压：15/24kV；                        工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；                        雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

额定电流：250A                                            热稳定电流：16kA/1 Sec.

u  产品包装组件:

1.      一体式套管接头本体

2.      防尘帽（不作高压绝缘保护之用）

3.      密封垫圈

4.      金属安装压板

5.   安装说明书

6.      合格证

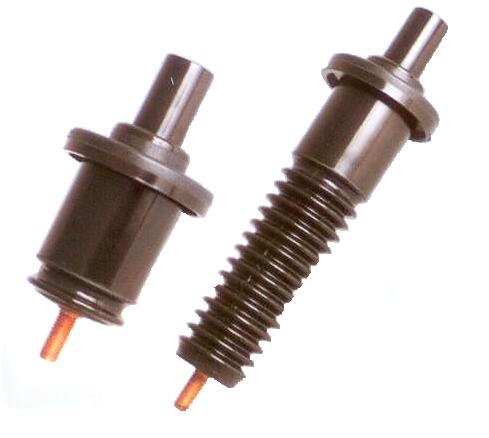

u  订货信息

OYTG-224: 普通型一体式套管接头，适用于绝缘油或SF6等绝缘介质

OYTG-224C: 加长型一体式套管接头，适用于空气或其他各种绝缘介质
