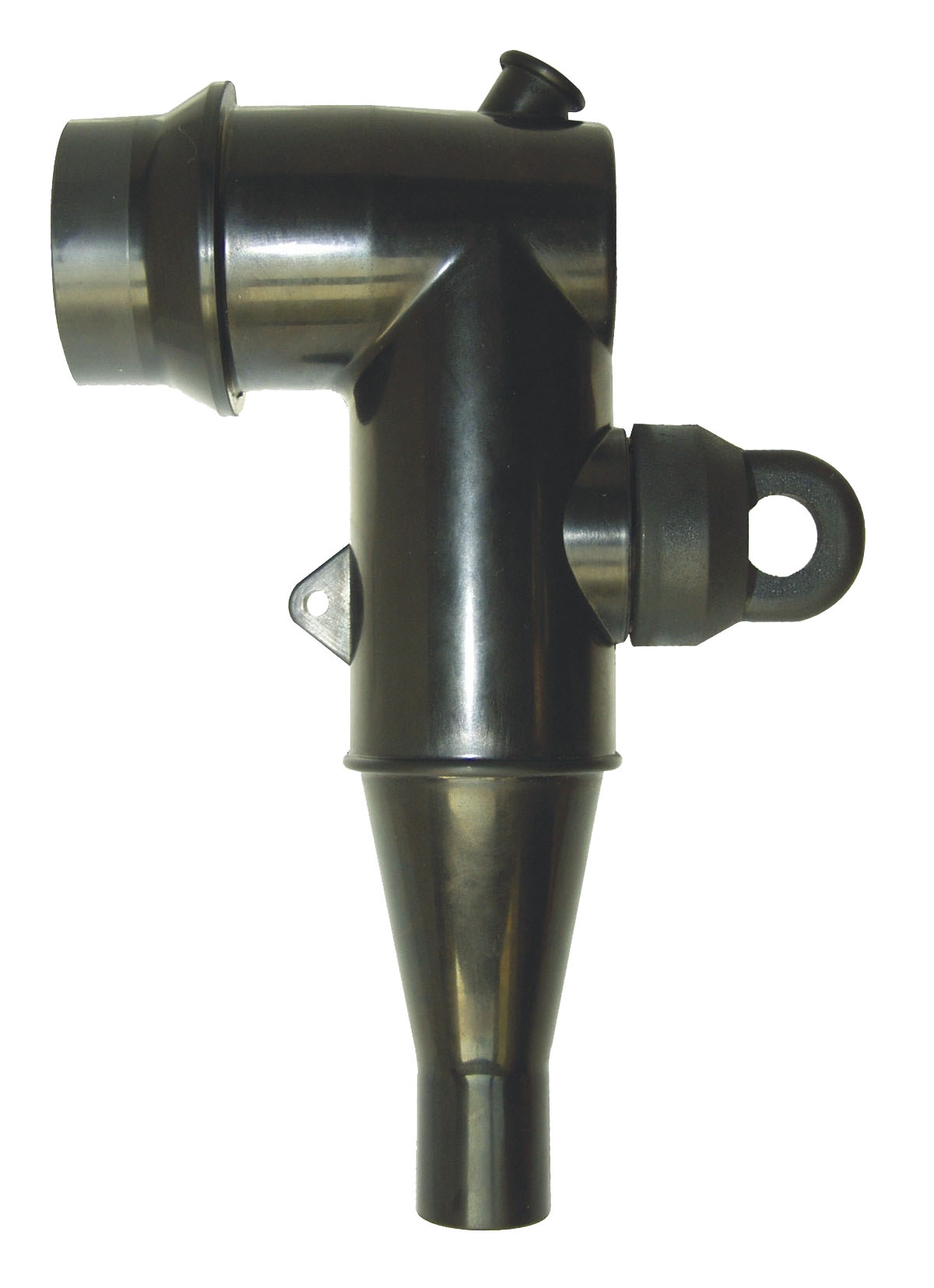

250A 24KV 肘型电缆接头(DE-224）

250A 24KV 肘型电缆接头(DE224)

u  概述

    250A 24kV肘型电缆接头应用于符合欧式EN50181 250A标准套管的环网柜高压引出线电缆的连接，可以水平安装，减少电缆的弯曲半径。其测试点可安装带电指示器，实现线路带电状态指示，也可满足核相要求。

    适用于25 -120 mm²电缆的连接。

u  电气参数Electrical parameters：

额定电压：15/24kV；                        工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；                        雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

额定电流：250A                                            热稳定电流：16kA /1 Sec.

u  结构：

1、接触头

2、内均压层

3、EPDM绝层

4、外屏蔽层

5、压接端子

6、验电测试点

7、XLPE电力电缆

u  产品包装组件:

1，        肘型电缆接头本体；2，压接端子；3，导电杆；4，导电杆安装工具；5，清洁巾；6，硅脂；7，安装说明书；8，合格证

u  订货信息
