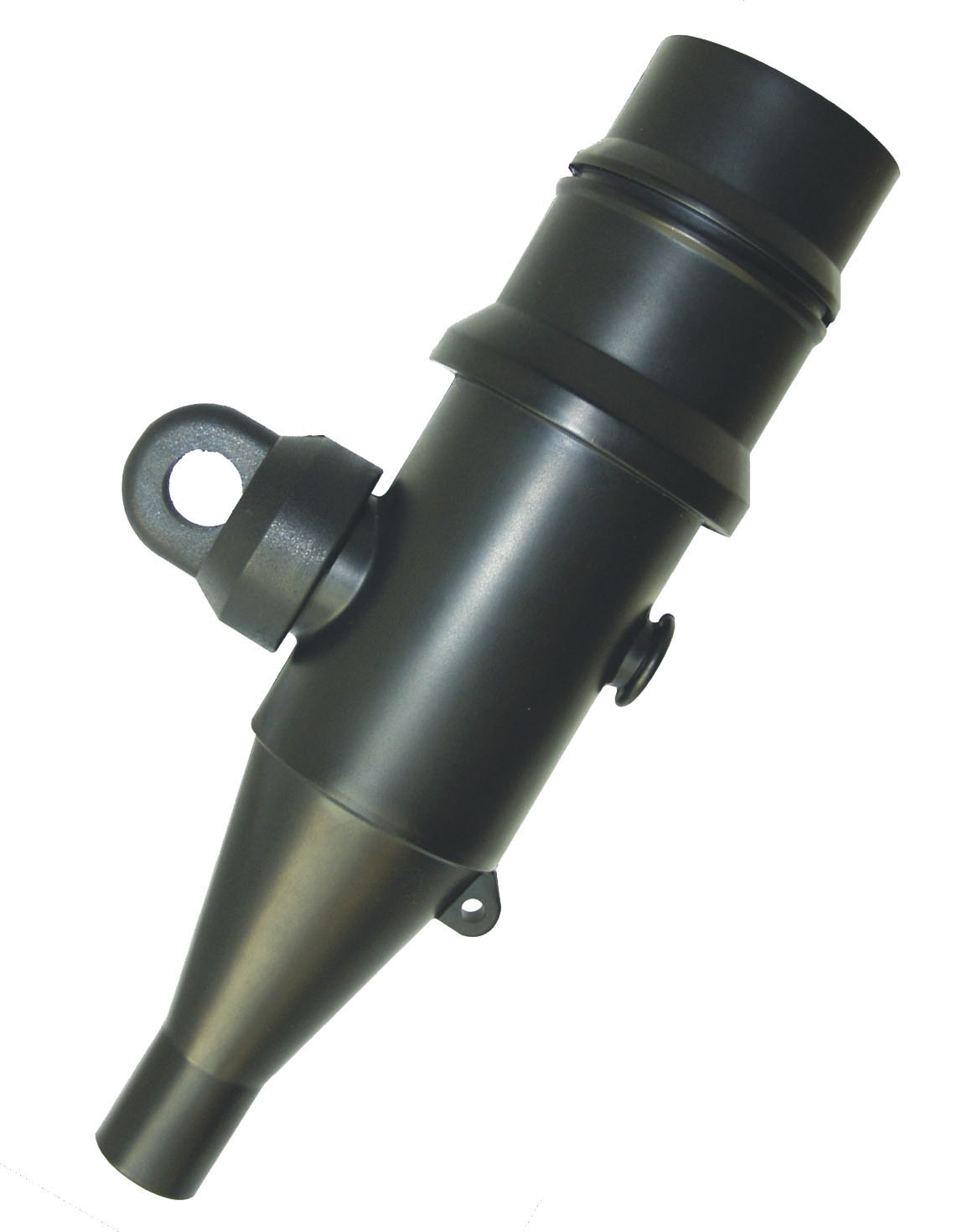

250A 24KV 直型电缆接头(DS-224）

250A 24KV 直型电缆接头(DS-224）

u  概述

  250A 24kV直型电缆接头应用于符合欧式EN50181 250A标准套管的环网柜高压引出线电缆的连接，可以垂直安装。其测试点可安装带电指示器，实现线路带电状态指示，也可满足核相要求。

   适用于25 m-120 mm²电缆的连接。

u  电气参数Electrical parameters：

额定电压：15/24kV；                        工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；                        雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

额定电流：250A                                            热稳定电流：16kA/1 Sec.

u  结构：

1、接触头

2、内均压层

3、EPDM绝层

4、外屏蔽层

5、压接端子

6、验电测试点

u  产品包装组件:

1，        直型电缆接头本体；2，压接端子；3，清洁巾；4，硅脂；5，安装说明书；6，合格证

u  订货信息
