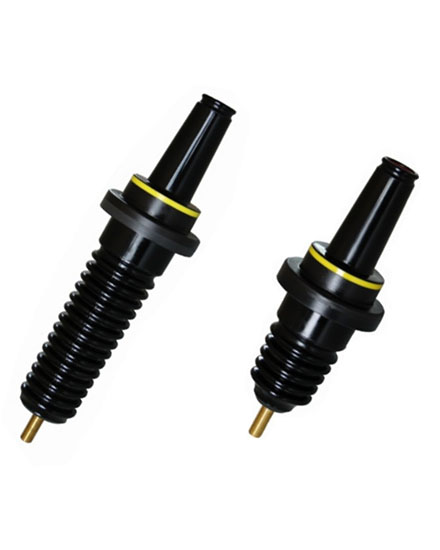

200A 15KV 一体式套管接头(YTG-215)

　　概述

　　200A 15KV 一体式套管接头为绝缘、屏蔽、防水设计,普遍应用于10KV配电油浸式变压器、地埋式变压器、环网柜或其他设备的安装，为其提供额定200A的标准套管接口。

　　本产品采用环氧树脂APG(自动压力凝胶)工艺成型，为绝缘、屏蔽产品，符合IEEE Std.386-2006标准。

　　电气参数Electrical parameters：

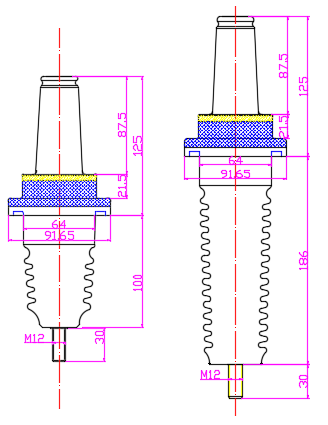

　　结构：

　　1. 绝缘层：环氧树脂绝缘，性能优异。

　　2. 铜导电体：确保导电性能优异

　　3. 消弧室：有效消除电缆接头插拔操作时产生的电弧

　　4. 黄色定位圈：用以指示与本产品配套的肘型电缆接头以及肘型避雷器等产品是否安装到位。

　　5. 接地孔： 与外半导电层一体的接地孔，用于接地线的连接，将产品外屏蔽连接至其它设备的接地螺栓上。

　　产品包装组件:

　　1. 一体式套管接头本体

　　2. 防尘帽(不作高压绝缘保护之用)

　　3. 密封垫圈

　　4. 金属安装压板

　　5. 安装说明书

　　6. 合格证

　　订货信息

　　YTG-215: 普通型一体式套管，适用于绝缘油或SF6等绝缘介质

　　YTG-215C: 加长型一体式套管，适用于空气或其他各种绝缘介质
