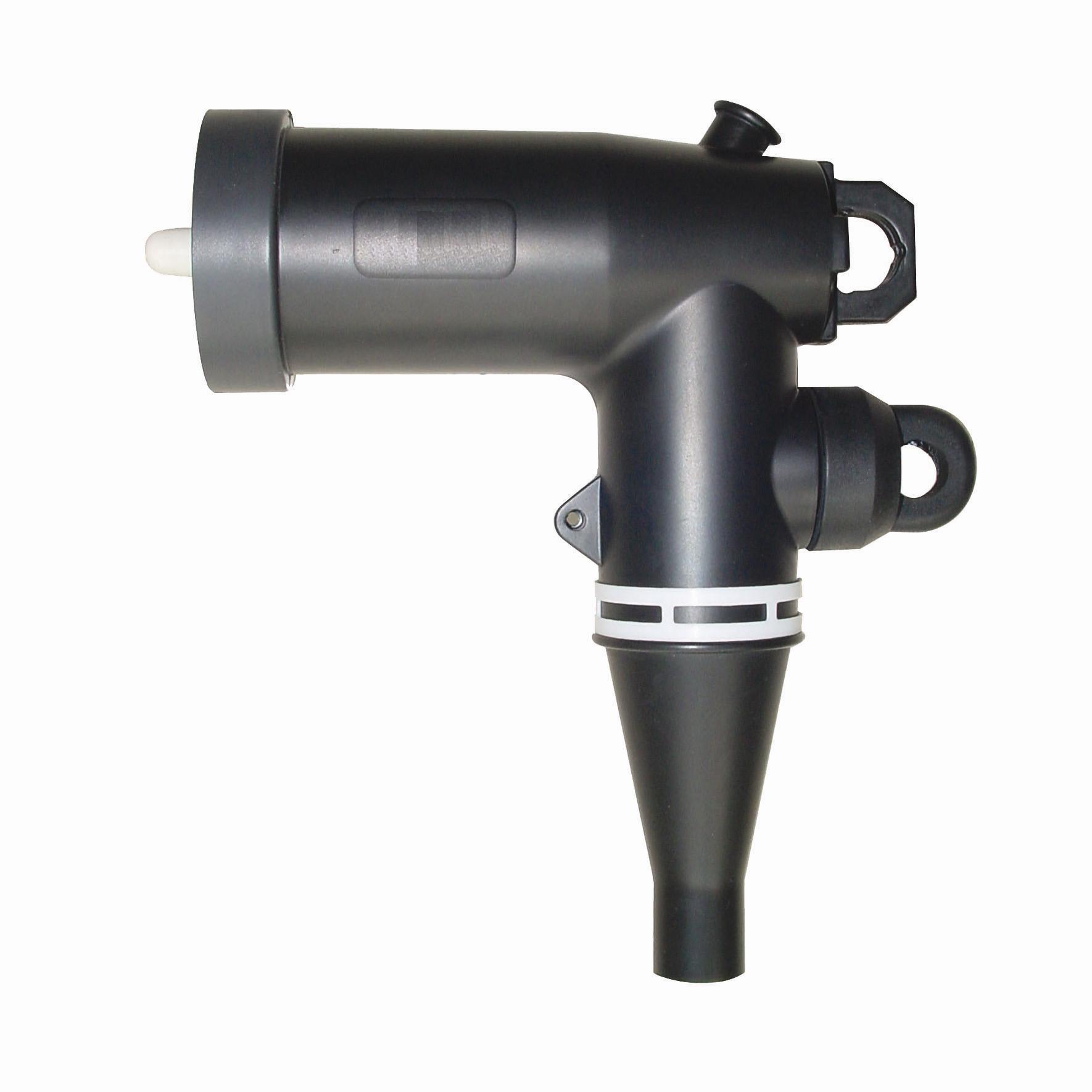

200A 15KV 肘型电缆接头(LE-215)

u 概述

其采用高品质的EPDM（三元乙丙橡胶）绝缘，导电杆连接头具有灭弧材料，因此可在带电状态下操作，但不能切断短路电流；可作为负荷开关开断200A的电流。
适用于8.7/15kV 电缆截面为35 mm² ~120 mm²的交联聚乙烯电缆。

u 电气参数Electrical parameters：

额定电压：15kV；工频耐压：45kV/1Min.；

直流耐压：53kV/15Min.；雷电冲击电压：95kV；

局部放电电压：＜10pC@13kV

额定电流：200A 热稳定电流：16kA/1 Sec.

u 结构：

1. 绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。

2. 外半导电层：预制的EPDM导电橡胶与电缆屏蔽以及其它套管等产品的屏蔽层搭接配合，实现屏蔽连续。

3. 操作环：一体模铸的操作环，用于电缆头的安装和拆卸。

4. 电压测试点：与相应的带电指示器配合，指示线路是否带电。

5. 接地孔：用于接地线的连接，将产品外屏蔽连接至其它设备的接地螺栓上

6. 导电杆：镀锡铜质导电杆，其端部安装有消弧头。用随箱提供的安装公斤将其拧进压接端子螺纹孔中。

7. 压接端子：根据电缆材质的不同，选择铜质压接端子或铜铝压接端子。

u 产品包装组件:

1，肘型电缆接头本体；2，压接端子； 3，导电杆；4，导电杆安装工具；5，清洁巾；6，硅脂；7，安装说明书；8，合格证

u 订货信息
