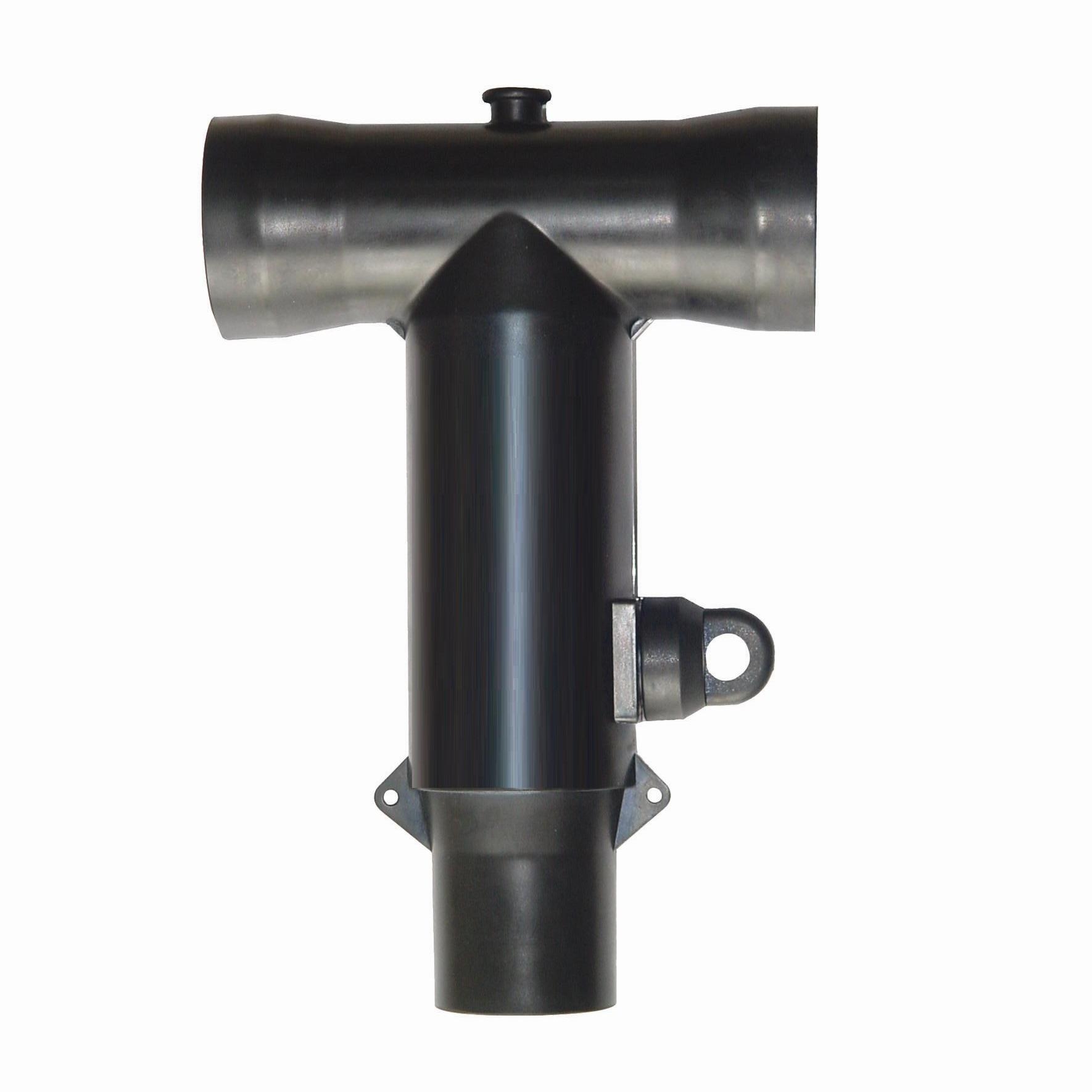

600A 25KV T型电缆接头(BT-625)

u 概述

600A 25KV T型电缆接头应用于环网柜、电缆分接箱的主网系统或箱式变的环网系统，作为进出线电缆连接，可连接600A母排，亦可通过中间连接头进行T-T多组合连接，形成灵活多样、多种连接形式。

本产品的电压测试点可安装带电指示器，实现线路带电状态指示。

本产品适用于8.7/15kV 电缆截面为35 mm² ~400 mm²的交联聚乙烯电缆，亦可适用于18/30kV电缆截面为35 mm² ~240 mm²的交联聚乙烯电缆。

u 电气参数Electrical parameters：

额定电压：15/25kV；工频耐压：45/55kV/1Min.；

直流耐压：53/78kV/15Min.；雷电冲击电压：95/125kV；

局部放电电压：＜10pC@13/22kV

额定电流：600A 热稳定电流：16kA/1 Sec.

u 结构：

1. 绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质。

2. 电压测试点：与相应的带电指示器配合，指示线路是否带电。

3. 接地孔：用于接地线的连接，将产品外屏蔽连接至其它设备的接地螺栓上

4. 压接端子：根据电缆材质的不同，选择铜质压接端子或铜铝压接端子。

5. 堵头：用于T型电缆接头的尾部封堵绝缘

6. 应力锥：提供35-400mm²电缆截面积的适用范围

7. 双头螺栓：用于连接紧固T型电缆接头，形成完整牢固的电流通路。

u 产品包装组件:

1， T型电缆接头本体；2，压接端子； 3，堵头；4，双头螺栓；5，应力锥； 6，清洁巾；7，硅脂；8，安装说明书；9，合格证

u 订货信息
